高壓開關合閘時間、分閘時間、同期性分別是什么意思？一文看懂三者區別與作用

在電力設備的運行與檢測中，高壓斷路器的動作時間特性是衡量設備性能的重要指標。
其中，合閘時間、分閘時間、同期性是測試中最核心的三個參數。
它們不僅關系到斷路器動作的可靠性，也直接影響系統運行的安全與穩定。
那么，這三個時間分別代表什么？又該如何正確理解和測試？本文將為您詳細解析。

什么是合閘時間？

合閘時間是指斷路器從接收到合閘命令（即合閘線圈得電）到主觸頭剛剛接觸為止所經歷的時間。
它反映了斷路器從接收信號到實際完成導通的響應速度。

合閘時間的長短與彈簧儲能機構、線圈吸合速度、機械摩擦以及控制回路的延遲都有關系。
如果合閘時間過長，可能說明操作機構老化、傳動部件阻滯或控制電壓不足；
若合閘時間異常短，則可能存在緩沖失效、行程調節不當?shù)葐?wèn)題。

對于現代真空斷路器和SF?斷路器而言，合閘時間一般在30～80毫秒之間，具體值以廠家標準為準。

什么是分閘時間？

分閘時間是指斷路器從接收到分閘命令（分閘線圈得電）到觸頭剛剛分離所經歷的時間。
它反映了斷路器在故障情況下切斷電流的速度，也就是動作的“脫扣靈敏度”。

分閘時間越短，斷路器切除故障電流的速度越快，對系統和設備的保護效果越好。
但若分閘時間過短或不穩定，可能會導致觸頭抖動或機構沖擊過大。
一般來說，分閘時間應在30～60毫秒之間，具體參數由設備型號決定。

什么是同期性？

同期性是指斷路器三相觸頭動作之間的時間差，包括合閘同期性和分閘同期性?xún)煞N。
當斷路器執行合閘或分閘動作時，三相觸頭應盡量同時動作，否則會產生電壓或電流不平衡。

合閘同期性：三相觸頭從開始合閘到接觸完成的時間差。

分閘同期性：三相觸頭從開始分閘到完全斷開的時間差。

如果同期性差異過大，可能導致某一相提前或滯后動作，從而引起電弧不均勻、沖擊電流增加，甚至損壞設備。
通常要求三相同期性誤差應小于2毫秒（部分大型斷路器標準為≤3毫秒），這是評估斷路器機械協調性能的重要指標。

三者之間的關系與區別

合閘時間、分閘時間和同期性三者雖然都屬于斷路器動作特性參數，但含義和作用各不相同。
合閘時間反映的是斷路器投入運行時的響應速度；
分閘時間反映的是斷路器切除故障時的反應能力；
同期性反映的是三相動作的協調一致性。

三者相互關聯，共同決定了斷路器在實際運行中的動作可靠性與穩定性。
若任意一個參數異常，都會影響系統安全：
合閘時間異?？赡軐?dǎo)致無法快速投入電網；分閘時間過長可能導致保護延遲；同期性偏差大則可能造成相間電壓不平衡或觸頭燒蝕。

如何通過高壓開關特性測試儀檢測？

現代的高壓開關特性測試儀可同時測量斷路器的合閘時間、分閘時間、同期性、行程及速度曲線等多項指標。

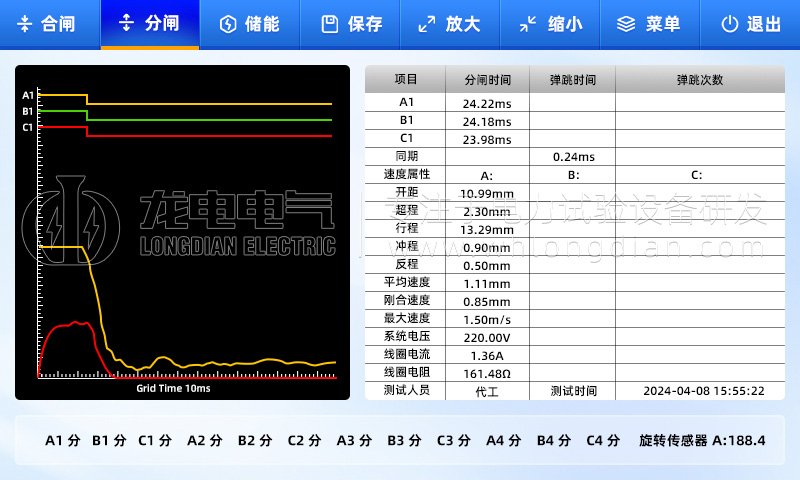

儀器通過監測分、合閘控制信號與觸頭位置變化，實現時間與位移同步采樣，并在屏幕上實時顯示測試波形。
試驗人員可以通過分析波形圖，準確判斷動作是否平穩、三相是否同步、機構是否存在滯澀等問題。

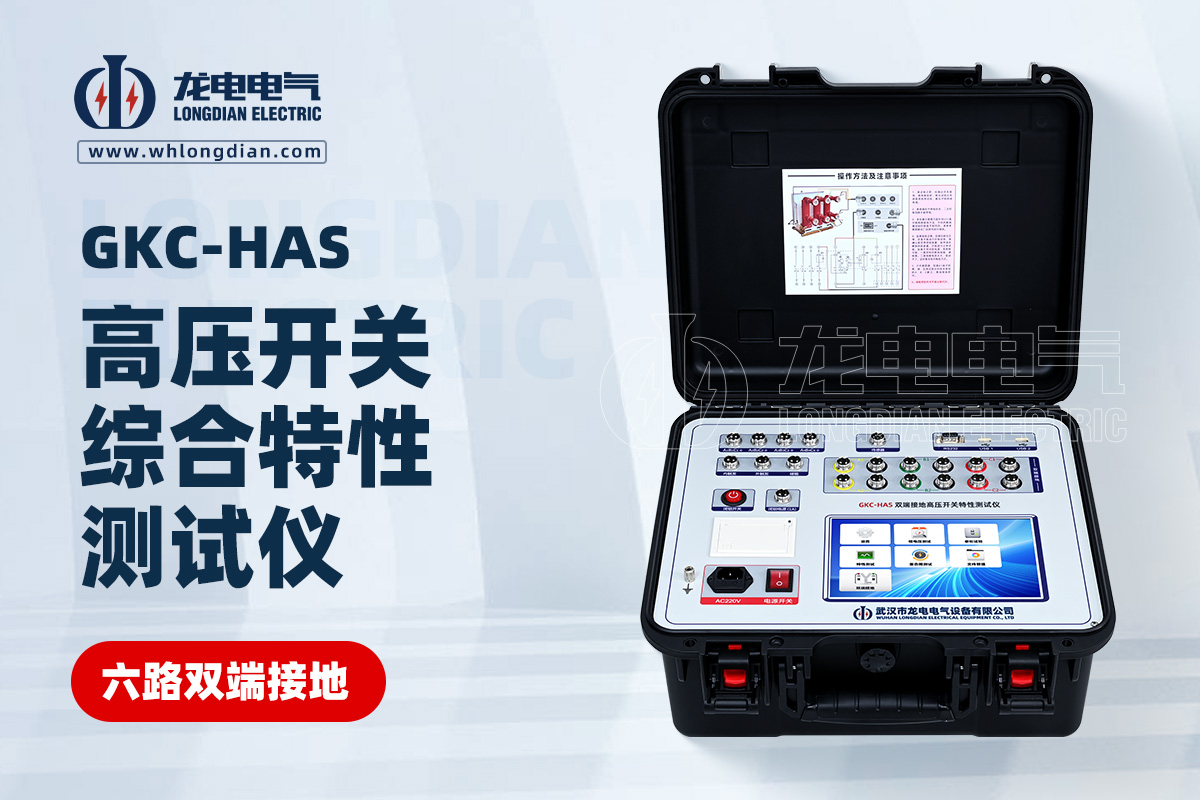

例如，武漢龍電電氣生產的高壓開關特性測試儀，采用全觸控操作界面，數據曲線清晰直觀，支持USB導出及智能分析，可顯著提升現場試驗的效率與準確度。

合閘時間反映投入速度，分閘時間反映切斷能力，同期性反映三相協調性。
這三項測試是斷路器性能檢測的基礎指標，對保障電網運行的可靠性、安全性具有重要意義。
在日常檢修和預防性試驗中，建議使用功能完善的高壓開關特性測試儀進行周期性檢測，以便及時發現機構磨損、觸頭不同步等隱患，確保高壓開關長期安全穩定運行。
