電纜故障測試儀能查找斷線故障嗎？一文帶你了解檢測原理與方法

在電力系統及通信線路中，電纜作為傳輸?shù)闹匾d體，一旦出現斷線、短路或高阻故障，就會直接影響線路的正常運行。很多人會問：電纜故障測試儀能查找斷線故障嗎？ 答案是——完全可以，而且非常精準！

電纜斷線故障的特點

電纜斷線故障是指電纜導體在某處完全或部分?jǐn)嚅_，造成信號或電流中斷。這種故障常見于老化、機械損傷或施工不當。傳統的人工排查方式不僅效率低，而且容易破壞線路，而電纜故障測試儀則能在不破壞電纜的情況下，快速確定斷線位置。

電纜故障測試儀檢測斷線的原理

目前主流的電纜故障測試儀主要采用以下幾種技術手段來定位斷線：

◆ 脈沖反射法（TDR法）
該方法通過向電纜注入低壓脈沖信號，檢測脈沖在故障點的反射波形，根據反射時間差即可計算出斷點距離。這種方法對開路、斷線、短路等故障非常有效，定位精度可達誤差千分之一。

◆ 高壓閃絡法
當電纜存在高阻斷線或隱蔽性故障時，可通過升壓使斷點處產生擊穿放電，然后利用聲磁同步定點儀，配合地面檢測，準確找出斷點位置。

◆ 電橋法與復合法
對短距離或特定類型的斷線故障，可使用電橋法進行粗測，再配合脈沖法進行精測，從而獲得更精確的結果。

斷線故障的檢測步驟

在實際檢測過程中，電纜故障測試儀一般通過以下步驟完成斷線查找：

◆ 粗測定位：利用脈沖反射法測出故障的大致距離。

◆ 精確定位：結合聲磁同步定點儀，現場確定斷點的具體位置。

◆ 確認修復：對斷點進行開挖、檢查及修復，確保線路恢復正常。

這種方法不僅節省時間和人力，還能顯著提高故障搶修效率。

適用設備與應用場景

武漢市龍電電氣設備有限公司生產的智能電纜故障測試儀，均支持?jǐn)嗑€、短路、接地、高阻等多類型故障檢測。設備采用全觸屏操作界面，內置多種測試模式，廣泛應用于電力、電信、軌道交通、石化等行業。

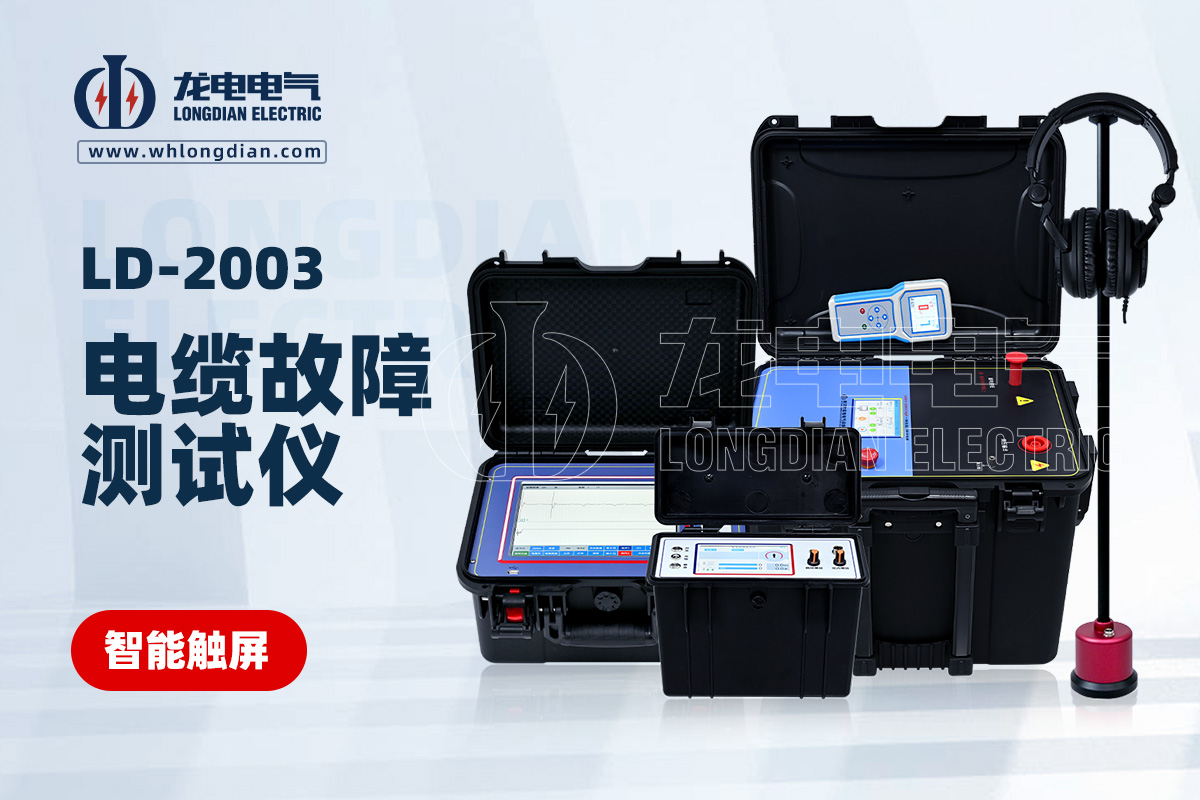

LD-2003智能電纜故障測試儀在斷線故障查找方面表現出色，能在數分鐘內準確定位故障點，真正實現“快、準、穩”的檢測目標。

電纜故障測試儀不僅能查找斷線故障，還能檢測短路、高阻、接地等多種復雜問題。通過脈沖反射法與聲磁定點技術的配合使用，可快速、準確地確定故障位置，大大提高維修效率。

如果您正在尋找一款可靠的電纜故障檢測設備，武漢龍電電氣的系列產品將是您值得信賴的選擇。
