變壓器變比測試儀能檢測角差測量嗎？精度原理與功能解析

在變壓器檢測中，除了常見的變比測試、組別判定和極性識別外，角差測量同樣是非常重要的一項參數。角差（又稱相位差）能反映變壓器高、低壓繞組之間的相位關系，是判斷變壓器性能和接線正確性的重要依據。
那么，變壓器變比測試儀能檢測角差測量嗎？
答案是——可以！而且測試精度極高。

什么是角差測量？

角差是指變壓器高壓側與低壓側對應相位電壓之間的相位差。在理想狀態下，角差應符合標準組別關系（如Yyn0為0°、Dyn11為330°等）。
若角差異常，說明變壓器內部繞組接線錯誤、磁路不平衡或絕緣老化，可能會導致運行中出現相位偏移、短路電流異常等隱患。

因此，在出廠檢測、交接試驗和定期維護中，角差測量是不可或缺的測試項目。

變壓器變比測試儀的角差測量原理

現代智能變比測試儀采用高精度數字采樣與相位分析技術，能夠在進行變比測量的同時，自動完成角差計算。
其原理主要包括以下步驟：

① 儀器向變壓器高壓繞組施加標準測試電壓；

② 同時采集高、低壓繞組電壓信號；

③ 通過高速A/D采樣系統計算兩側信號的相位差；

④ 儀器自動換算成角度值（°），并與標準組別角度對比；

⑤ 若偏差超過允許范圍，系統會自動提示異常。

? 測量精度可達±0.1°以內，完全滿足現場與實驗室檢測需求。

角差測量的重要性

角差測量不僅是驗證變壓器組別正確性的手段，也是評估變壓器內部電磁特性的關鍵指標。
通過角差數據，可判斷以下問題：

◆ 繞組接線錯誤或接反；

◆ 相位連接異常；

◆ 內部匝間短路或匝數偏差；

◆ 三相不平衡導致的磁通偏移。

因此，具備角差測量功能的變比測試儀，可實現對變壓器綜合性能的更全面評估。

武漢龍電電氣變比測試儀的角差測量?jī)?yōu)勢

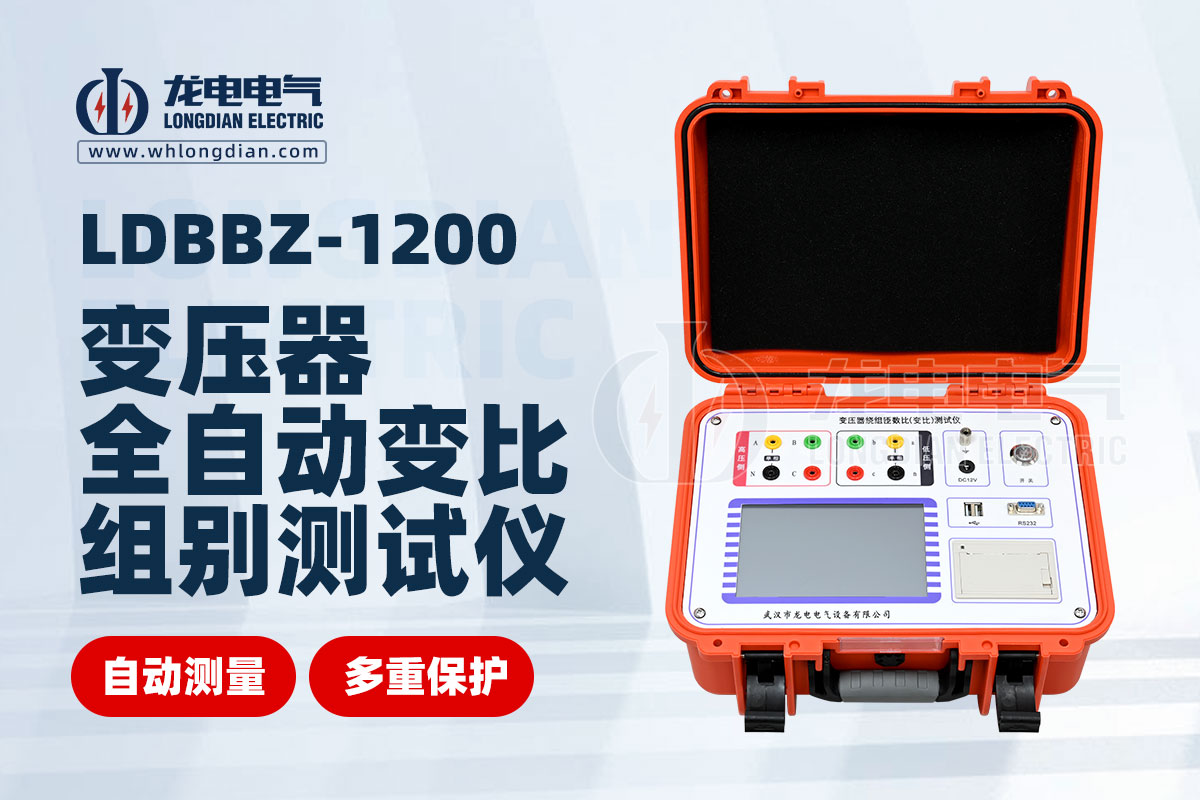

武漢市龍電電氣設備有限公司自主研發的全自動變壓器變比測試儀，在角差測量領域表現優異，廣泛應用于電力系統、試驗中心、科研院所及設備制造企業。

其主要技術特點包括：

◆ 高精度角差測量：采用數字鎖相技術，分辨率高，誤差≤0.1°；

◆ 三相同步檢測：可同時測量三相變比與角差，自動識別組別與極性；

◆ 自動數據分析：與標準角度自動比對，超差報警；

◆ 智能化操作界面：觸摸屏設計，一鍵測試，結果直觀顯示；

◆ 數據可追溯：測試結果可U盤導出或打印保存，方便記錄管理。

武漢龍電電氣的變比測試儀真正實現了變比、組別、極性、角差四合一智能檢測，為變壓器全性能檢測提供了一站式解決方案。

總的來說，變壓器變比測試儀不僅能測量變比值、判定組別與極性，還能實現高精度的角差測量。
通過數字化相位分析技術，儀器能在數秒內準確輸出角差值，幫助技術人員快速判斷變壓器的運行狀態和接線正確性。

選擇武漢龍電電氣，讓您的檢測工作更智能、更高效、更精準！
