變壓器變比測試儀能檢測組別判定嗎？功能詳解與測試原理解析

在電力設備檢測領域，變壓器是至關重要的核心部件之一。它在運行過程中，必須保證繞組匝數比例（即變比）及組別連接方式的準確性，否則將導致相位不平衡、短路或電能損耗等問題。很多技術人員會問：變壓器變比測試儀能檢測組別判定嗎？ 答案是——當然可以！而且非常精準。

變壓器組別判定的意義

變壓器組別是指高、低壓繞組的相位關系，用于描述變壓器兩側電壓的相位差。
不同組別的變壓器不能并列運行，否則會產生環流，影響電網安全。
因此，在生產檢測、維修或現場驗收時，必須對變壓器組別進行準確判定。

傳統的人工判別方法依賴相位測量或表計讀數，不僅操作繁瑣，而且誤差較大。如今，隨著智能化測試技術的發展，變壓器變比測試儀已具備自動組別判定功能，大幅提升了測試效率與準確性。

變壓器變比測試儀的工作原理

變壓器變比測試儀主要用于測量變壓器的變比值、組別、極性等參數，其基本原理是：

◆ 向變壓器施加標準測試電壓；

◆ 通過采集高、低壓繞組的電壓信號；

◆ 計算出兩側電壓的比值（即變比）；

◆ 同時分析其相位差，從而自動判斷出變壓器的組別編號（如Yyn0、Dyn11等）。

儀器內置多種計算模型，可自動匹配并輸出標準組別判定結果，避免人為判斷誤差。

組別判定功能的實現方式

現代智能變壓器變比測試儀通常具備以下判定模式：

◆ 自動識別組別功能
只需一次接線，儀器即可自動判斷相別關系，顯示出正確的組別號及相位差。
? 優點：無需人工計算，操作簡便。

◆ 手動對比與驗證功能
對于特殊結構變壓器，可根據標準組別選擇手動驗證模式，對比判定是否符合設計要求。
? 優點：適合實驗室及特殊型號變壓器檢測。

◆ 多相位角測量技術
通過高精度A/D采樣系統獲取各相電壓相位差，實現組別自動判定，誤差小于±0.1°。
? 優點：檢測精度高，抗干擾能力強。

測試流程簡述

使用變壓器變比測試儀檢測組別時，通常包含以下步驟：

◆ 連接高、低壓測試線，選擇自動測試模式；

◆ 儀器自動施加測試電壓，采集電壓信號；

◆ 屏幕顯示變比值、相位差、組別編號；

◆ 若組別錯誤，儀器自動報警或提示。

整個過程只需幾秒即可完成，測試結果清晰直觀。

武漢龍電電氣變壓器變比測試儀優勢

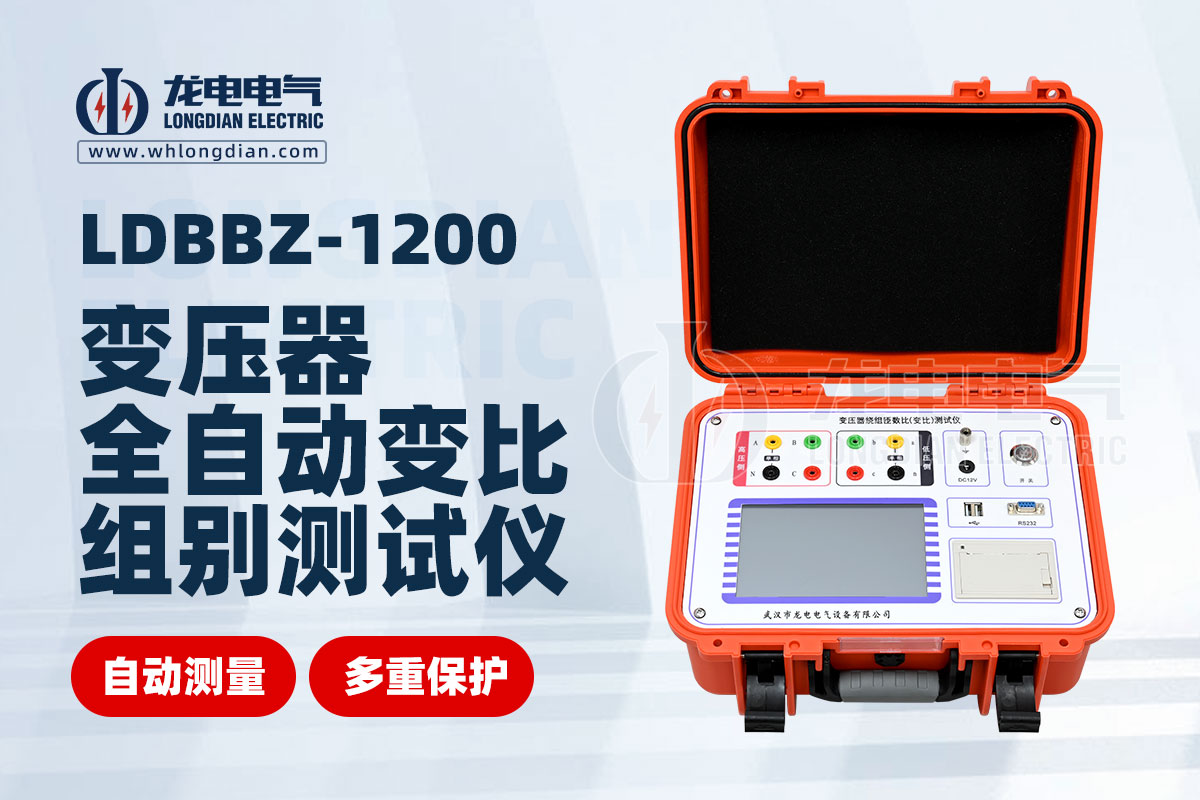

武漢市龍電電氣設備有限公司自主研發的全自動變壓器變比測試儀，是集變比測量、組別判定、極性檢測于一體的智能化檢測設備。

其主要特點包括：

◆ 自動組別識別功能：支持常見組別如Yyn0、Dyn11、Yd11等自動判定；

◆ 高精度測量：采用數字采樣與相位算法，精度達0.1%；

◆ 操作簡便：一鍵啟動測試，全中文菜單提示；

◆ 數據管理完善：測試結果可自動保存、U盤導出或打??；

◆ 適用范圍廣：適用于各種電力變壓器、特種變壓器、整流變壓器等。

憑借穩定性能與優良口碑，龍電電氣的變比測試儀已廣泛應用于電力系統、試驗站、工礦企業及科研院所。

總的來說，變壓器變比測試儀不僅能精確測量變比值，還能自動完成組別判定與極性識別。
它通過智能化算法對相位關系進行分析，測試過程快速、安全、準確，是現代電力檢測中不可或缺的核心儀器。

選擇武漢龍電電氣的變壓器變比測試儀，讓您的每一次檢測更智能、更高效！
